皮囊式蓄能器核心技术解析：原理、设计与性能优化

摘要储能过程：皮囊式蓄能器由带有气密隔离件的橡胶皮囊、油液部分和壳体构成1。当液压系统压力升高，油液压力大于皮囊内的充气压力时，油液进入蓄能器，使皮囊内的气体被压缩，此时油液的压力能转化为气体的内能，相当于将能量积蓄在皮囊内的气体中。

储能过程：皮囊式蓄能器由带有气密隔离件的橡胶皮囊、油液部分和壳体构成1。当液压系统压力升高，油液压力大于皮囊内的充气压力时，油液进入蓄能器，使皮囊内的气体被压缩，此时油液的压力能转化为气体的内能，相当于将能量积蓄在皮囊内的气体中。

摘要: 储能过程：皮囊式蓄能器由带有气密隔离件的橡胶皮囊、油液部分和壳体构成1。当液压系统压力升高，油液压力大于皮囊内的充气压力时，油液进入蓄能器，使皮囊内的气体被压缩，此时油液的压力能转化为气体的内能，相当于将能量积蓄在皮囊内的气体中。

详情

以下是对皮囊式蓄能器核心技术的解析：

原理

皮囊式蓄能器主要基于气体的可压缩性来工作。具体如下：

储能过程：皮囊式蓄能器由带有气密隔离件的橡胶皮囊、油液部分和壳体构成1。当液压系统压力升高，油液压力大于皮囊内的充气压力时，油液进入蓄能器，使皮囊内的气体被压缩，此时油液的压力能转化为气体的内能，相当于将能量积蓄在皮囊内的气体中。

释能过程：当液压系统压力下降，低于皮囊内气体压力时，被压缩的气体膨胀，将皮囊内的油压出，使油液重新回到液压回路中，补充系统压力，从而减缓管路压力的下降，实现能量的释放。

设计

皮囊设计

材料选择：常用丁腈橡胶、丁基橡胶、氟化橡胶等。如丁腈橡胶具有良好的耐油性和耐磨性，适用于一般液压油环境；氟化橡胶则具有更高的耐高温、耐腐蚀性，用于一些恶劣工况57。

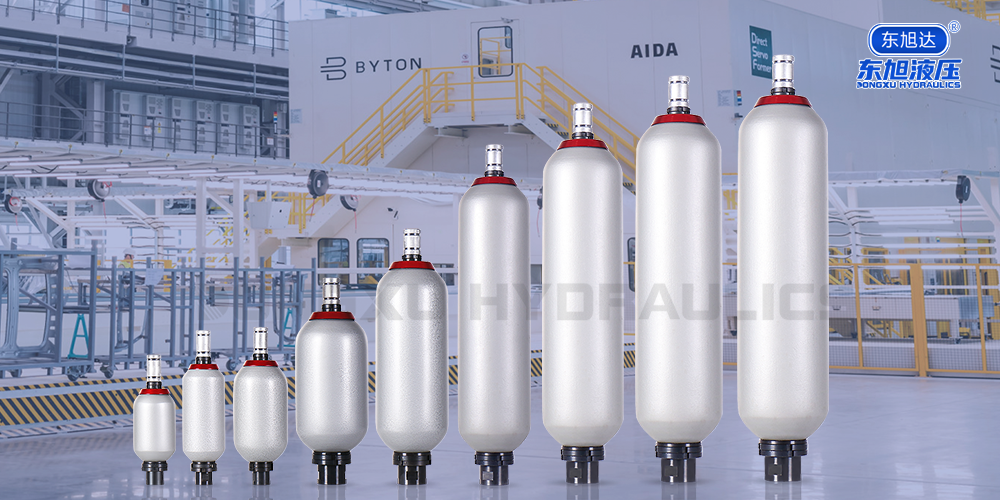

形状与尺寸：根据蓄能器的容积、安装空间及系统需求设计。如大容积蓄能器可能采用较长或较大直径的皮囊，以提供足够的气体储存空间。

壳体设计

材质与强度：一般选用高强度的铸钢或锻钢，以承受系统的高压。通过计算系统最大工作压力、冲击压力等，确定壳体的壁厚和结构，保证其在工作过程中不会发生破裂等安全问题。
连接与安装方式：进出油口的连接方式有螺纹连接、法兰连接等，需根据系统管路的布置和连接要求选择。安装方式有垂直安装、水平安装等，垂直安装时皮囊受力更均匀，水平安装则适用于空间有限的场合。

充气阀与提升阀设计
